Od laboratoriów wojskowych do salonu: historia GPS i śledzenia lokalizacji

Od gwiazd do satelitów: krótka historia nawigacji

Od kompasu do chronometru

Punktem wyjścia do zrozumienia GPS jest klasyczna nawigacja. Wspólny mianownik pozostaje ten sam od starożytności: określić, gdzie jesteś i dokąd zmierzasz, korzystając z dostępnych punktów odniesienia oraz czasu. To, co dziś robi odbiornik GPS w ułamku sekundy, kiedyś wymagało nieba pełnego gwiazd, precyzyjnych zegarów i wprawnego oka.

Krok 1: nawigacja „analogowa” – od gwiazd do kompasu

Przez tysiące lat głównym narzędziem nawigacji była obserwacja nieba. Żeglarze określali pozycję, mierząc wysokość Słońca w południe lub wysokość Gwiazdy Polarnej nad horyzontem. Na tej podstawie wyznaczali szerokość geograficzną. Do tego służyły proste przyrządy:

• astrolabium – pozwalało mierzyć kąt między ciałem niebieskim a horyzontem,
• sextant – bardziej precyzyjny, standardowy instrument żeglarski od XVIII wieku,
• tablice nawigacyjne – papierowe „bazy danych”, które łączyły obserwacje z pozycją na Ziemi.

Kompas magnetyczny dodał drugi, równie ważny wymiar – kierunek. Żeglarz mógł już nie tylko wiedzieć, „gdzie” jest względem szerokości geograficznej, ale też „w którą stronę” płynie. Dalej dochodził prędkościomierz (log okrętowy), dzięki któremu szacowano dystans przebytej drogi w funkcji czasu. Ta metoda – dead reckoning – była podatna na błędy, ale przez długi czas była jedyną praktyczną techniką na otwartym morzu.

Rozwiązanie problemu długości geograficznej

Szerokość geograficzną można określić stosunkowo prosto, natomiast długość geograficzna przez wieki była problemem krytycznym. Różnica długości geograficznej między dwoma punktami przekłada się na różnicę czasu lokalnego. Klucz stał się więc oczywisty: precyzyjny pomiar czasu. Jeśli żeglarz wiedział, która jest godzina w porcie odniesienia (np. Greenwich), i porównywał ją z czasem lokalnym (wynikającym z pozycji Słońca), mógł wyznaczyć długość geograficzną.

Warunek był jeden: trzeba było zabrać na pokład zegar, który zachowuje dokładność w trudnych warunkach – zmian temperatury, wilgotności, ciągłych wstrząsów. To doprowadziło do rozwoju chronometrów morskich. Prace Johna Harrisona w XVIII wieku były przełomowe: skonstruował zegary, które nie gubiły się o więcej niż kilka sekund na miesiąc podróży. Dla nawigacji oznaczało to rewolucję – błąd pozycji spadał z setek kilometrów do dziesiątek.

Chronometr morski to pierwszy wielki przeskok w kierunku nawigacji satelitarnej, bo GPS również opiera się na ekstremalnie precyzyjnym pomiarze czasu. Tyle że zamiast mechanicznego zegara na statku używamy zegarów atomowych na satelitach.

Co sprawdzić po tej części

• Czy potrafisz wyjaśnić, że bez dokładnego czasu nie ma dokładnej pozycji?
• Czy widzisz analogię: chronometr na statku vs zegar atomowy na satelicie?

Radio, radar i pierwsze systemy nawigacji elektronicznej

XX wiek przyniósł kolejną zmianę paradygmatu: fale radiowe. Wraz z rozwojem telegrafu, radia i radaru nawigacja weszła w epokę elektroniki. Zaczęto wykorzystywać sygnały radiowe emitowane z lądu lub statków, aby określić kierunek i odległość.

Od radiokompasu do radaru

Radiokompas (ADF – Automatic Direction Finder) pozwalał namierzać kierunek, z którego nadawana jest znana stacja radiowa. Pilot lub kapitan mógł więc „celować” w nadajnik, utrzymując właściwy kurs, nawet we mgle czy nocy. To wciąż była nawigacja względna, mocno uzależniona od infrastruktury na ziemi.

Radar dodał informację o odległości do obiektów, mierząc czas powrotu odbitej fali. W praktyce:

• Radar pozwalał unikać kolizji,
• umożliwiał śledzenie linii brzegowej,
• ulegał jednak zakłóceniom i nie dawał absolutnej pozycji na kuli ziemskiej.

Radar i radiokompas rozwiązywały problemy lokalne: „co jest przede mną?”, „w którą stronę jest lotnisko?”. Brakowało jednak czegoś globalnego, niezależnego od widoczności i sieci naziemnych.

Systemy typu LORAN – przedsionek nawigacji satelitarnej

Kolejny krok to systemy hipernawigacji radiowej, z których najbardziej znany jest LORAN (Long Range Navigation). Ich zasada działania była zaskakująco podobna do tego, co później zastosowano w GPS:

1. Wiele naziemnych nadajników radiowych nadawało zsynchronizowane sygnały.
2. Odbiornik mierzył różnicę czasu dotarcia fal z różnych stacji.
3. Z tej różnicy wyliczano pozycję, korzystając z geometrii i znanej lokalizacji nadajników.

Różnice w stosunku do GPS były jednak zasadnicze:

• nadajniki były naziemne, więc zasięg był ograniczony do wybranych obszarów (głównie nad oceanami i wybrzeżami),
• dokładność była niższa, niż to, co dziś uważamy za „normalne” w GPS,
• systemy były podatne na zakłócenia i miały ograniczoną przepustowość użytkowników.

Mimo to LORAN i podobne systemy pokazały, że pozycję można wyliczyć z różnic czasu przybycia sygnałów – identycznie jak w GPS. Różnica polega na skali: zamiast kilku wielkich nadajników na Ziemi mamy dziesiątki satelitów na orbicie.

Wpływ II wojny światowej i zimnej wojny

II wojna światowa i późniejsza zimna wojna napędzały rozwój technologii nawigacyjnych. Armie potrzebowały:

• dokładnego naprowadzania bombowców na cele,
• bezpiecznych tras dla konwojów morskich,
• dokładnej lokalizacji okrętów podwodnych i pocisków balistycznych.

Na tym tle narodziła się idea systemu nawigacyjnego, który byłby:

• dostępny globalnie,
• niezależny od lokalnej infrastruktury,
• trudny do zniszczenia przez wroga.

Odpowiedź: satelity. Ale żeby satelity mogły służyć do nawigacji, trzeba było wykonać jeszcze kilka kroków – od Sputnika do systemu NAVSTAR GPS.

Co sprawdzić po tej części

• Czy widzisz ciągłość: gwiazdy → chronometry → radio → LORAN → satelity?
• Czy rozumiesz, że radio i LORAN przygotowały grunt pod nawigację satelitarną, ucząc inżynierów, jak wykorzystywać różnice czasowe sygnałów?

Zimna wojna i narodziny GPS: od projektu wojskowego do systemu NAVSTAR

Sputnik, TRANSIT i pierwszy szok technologiczny

Krok 1: Sputnik jako punkt zwrotny

W 1957 roku Związek Radziecki wystrzelił pierwszego sztucznego satelitę Ziemi – Sputnika. Technicznie to była prosta kula z nadajnikiem radiowym, ale politycznie i technologicznie – ogromny szok dla Stanów Zjednoczonych. Nagle stało się jasne, że przestrzeń kosmiczna może być areną militarnej przewagi.

Dwóch amerykańskich fizyków, William Guier i George Weiffenbach, zauważyło, że sygnały radiowe Sputnika można analizować pod kątem efektu Dopplera. Zmiana częstotliwości w czasie zdradzała ruch satelity względem obserwatora. Z tego dało się obliczyć orbitę satelity, znając pozycję obserwatora.

Kolejny wniosek był przełomowy: jeśli można obliczyć orbitę satelity, znając pozycję na ziemi, to można też odwrócić zadanie: znać orbitę satelity i z niej wyliczyć pozycję obserwatora. Właśnie tu rodzi się koncepcja nawigacji satelitarnej.

System TRANSIT – pierwsza satelitarna nawigacja

W odpowiedzi na Sputnika marynarka wojenna USA rozpoczęła program, który zaowocował systemem TRANSIT, uruchomionym w latach 60. To pierwszy operacyjny system nawigacji satelitarnej, zaprojektowany głównie dla okrętów podwodnych przenoszących pociski balistyczne Polaris.

Najważniejsze cechy TRANSIT:

• opierał się na efekcie Dopplera – odbiornik śledził zmianę częstotliwości sygnału satelity, aby określić swoją pozycję,
• satelitów było niewiele, krążyły po orbitach polarnych,
• użytkownik musiał czekać, aż nad horyzontem pojawi się odpowiedni satelita.

W praktyce oznaczało to, że TRANSIT dostarczał aktualizacji pozycji co kilkadziesiąt minut. Dla okrętu podwodnego płynącego z prędkością kilku węzłów było to wystarczające. Dla pocisków balistycznych – także, bo ich wyrzutnie miały być przygotowane wcześniej. System był jednak zbyt powolny i zbyt mało elastyczny dla innych zastosowań.

Różnice między TRANSIT a GPS

TRANSIT i późniejszy NAVSTAR GPS dzieli kilka kluczowych różnic:

• Metoda wyznaczania pozycji – TRANSIT opierał się na efekcie Dopplera; GPS używa pomiaru czasu przelotu sygnału.
• Dostępność – TRANSIT nie był systemem „ciągłym”, wymagał czekania na satelitę; GPS zapewnia globalne pokrycie 24/7.
• Precyzja i szybkość – GPS od początku projektowano z myślą o wysokiej dokładności i natychmiastowych rozwiązaniach pozycji.

TRANSIT udowodnił, że satelity mogą prowadzić statki i okręty. To, co trzeba było poprawić, to czas reakcji i dokładność, a także umożliwienie nawigacji w ruchu, w czasie rzeczywistym. Tym zajął się program NAVSTAR GPS.

Co sprawdzić po tej części

• Czy kojarzysz ciąg: Sputnik → pomiary Dopplera → TRANSIT?
• Czy rozumiesz, że TRANSIT był ważnym, ale „niedomkniętym” etapem na drodze do GPS?

Narodziny programu NAVSTAR GPS

Dlaczego armia potrzebowała czegoś więcej

W latach 60. i 70. zimna wojna wchodziła w fazę, w której dokładność i szybkość reakcji były kluczowe. USA potrzebowały systemu, który pozwoli:

• prowadzić samoloty bojowe i bombowce na dużych wysokościach i prędkościach,
• zapewnić precyzyjne trafienie pocisków dalekiego zasięgu,
• koordynować ruch wojsk, logistyki i zaopatrzenia na całym świecie,
• zapewnić nawigację niezależną od lokalnej infrastruktury, którą przeciwnik mógłby zniszczyć.

Równolegle różne gałęzie sił zbrojnych USA prowadziły konkurencyjne projekty systemów nawigacji satelitarnej. Siły Powietrzne, Marynarka Wojenna i inne jednostki miały własne wizje. Ostatecznie Pentagon uznał, że konieczne jest zintegrowanie wysiłków w jeden, wspólny system – NAVSTAR GPS.

Początki NAVSTAR GPS

Program NAVSTAR GPS formalnie uruchomiono w latach 70. za sprawą m.in. inżynierów takich jak Bradford Parkinson (często nazywany „ojcem GPS”). Główne założenia systemu były bardzo ambitne:

• globalny zasięg – dowolne miejsce na Ziemi, w każdym momencie,
• ciągłość działania – system musi działać 24 godziny na dobę,
• wysoka dokładność – rzędu kilku metrów dla zastosowań wojskowych,
• dwupoziomowy dostęp – sygnał lepszej jakości dla wojska, osłabiony dla cywilów.

Pierwsze satelity testowe Block I wyniesiono na orbitę pod koniec lat 70. Ich celem było sprawdzenie:

• czy koncepcja trilateracji oparta o zegary atomowe działa w praktyce,
• jak synchronizować czas na wielu satelitach,
• jak zarządzać konstelacją z poziomu stacji naziemnych.

W latach 80. zaczęto rozmieszczać satelity serii Block II, które miały już stanowić zalążek operacyjnego systemu. GPS był jednak wciąż projektem przede wszystkim wojskowym, a jego pełna gotowość operacyjna została ogłoszona dopiero w połowie lat 90. Wcześniej system był używany fragmentarycznie, głównie przez wojsko USA.

Różnica między TRANSIT a NAVSTAR – w pigułce

Od wojskowej przewagi do narzędzia globalnego – zmiana filozofii GPS

Krok 1: zdefiniowanie „dwóch poziomów” systemu

Projektując NAVSTAR, wojskowi inżynierowie od razu założyli hierarchiczny dostęp do dokładności. Stworzono dwa typy usług:

• PPS (Precise Positioning Service) – precyzyjny serwis pozycjonowania, przeznaczony dla wojska USA i wybranych sojuszników,
• SPS (Standard Positioning Service) – standardowy serwis pozycjonowania, dostępny globalnie dla cywilów.

Różnica nie miała polegać tylko na „lepszym” i „gorszym” sygnale, ale także na dodatkowych mechanizmach bezpieczeństwa. Dla PPS przewidziano m.in. szyfrowanie i specjalne kody (tzw. P(Y)-code), które miały utrudniać podszywanie się pod satelity lub zakłócanie sygnału.

Krok 2: celowe pogarszanie dokładności – Selective Availability

Żeby utrzymać przewagę militarną, Departament Obrony USA wprowadził mechanizm Selective Availability (SA). Polegał on na celowym wprowadzaniu niewielkich błędów do cywilnego sygnału SPS. W praktyce:

• satelity „delikatnie oszukiwały” w informacji o czasie lub orbicie,
• błąd zmieniał się w czasie, więc trudno było go skompensować prostą poprawką,
• typowa dokładność cywilna spadała do dziesiątek metrów, podczas gdy wojskowi uzyskiwali dużo lepsze wyniki.

To było kluczowe założenie: cywile korzystają z GPS, ale nie tak dobrze jak wojsko. Z dzisiejszej perspektywy brzmi to jak ograniczanie potencjału technologii, ale z punktu widzenia zimnej wojny było to klasyczne myślenie o przewadze strategicznej.

Krok 3: rosnąca presja cywilnego świata

Równolegle na rynku zaczęły pojawiać się pierwsze cywilne odbiorniki GPS. Na początku duże, drogie i przeznaczone głównie dla:

• lotnictwa cywilnego,
• żeglugi morskiej,
• specjalistów od geodezji i badań terenowych.

Firmy lotnicze, linie żeglugowe, a później także branża motoryzacyjna i producenci elektroniki użytkowej dostrzegli, jak ogromny potencjał ma dokładne pozycjonowanie. SA stawało się więc problemem biznesowym: ograniczało bezpieczeństwo i możliwości komercyjnego rozwoju.

Co sprawdzić po tej części

• Czy potrafisz wytłumaczyć, po co wprowadzono PPS i SPS?
• Czy rozumiesz, że Selective Availability było politycznym i militarnym kompromisem, a nie „wrodzoną” cechą GPS?

Katastrofa lotu KAL 007 i pierwsze otwarcie GPS na cywilów

Krok 1: tragiczny impuls do zmian

W 1983 roku doszło do katastrofy lotu Korean Air Lines 007, który zboczył z trasy i wleciał w przestrzeń powietrzną ZSRR. Został zestrzelony przez radziecki myśliwiec. Śledztwo wykazało, że jedną z przyczyn tragedii była niedoskonała nawigacja i błąd kursu.

Reakcja prezydenta USA Ronalda Reagana była jednoznaczna: ogłosił, że kiedy GPS osiągnie pełną operacyjność, będzie dostępny dla cywilnego ruchu lotniczego na całym świecie, aby zapobiec podobnym tragediom. To był pierwszy publiczny, polityczny sygnał, że GPS nie ma pozostać wyłącznie wojskową zabawką.

Krok 2: rozszerzanie dostępu krok po kroku

Po tej deklaracji zaczęły się konkretne działania:

• cywilni producenci otrzymali większy dostęp do specyfikacji sygnału SPS,
• organizacje lotnicze (ICAO, FAA) zaczęły opracowywać procedury nawigacyjne oparte na GPS,
• powoli wdrażano pierwsze systemy wspomagające lądowania i nawigację trasową z wykorzystaniem GPS.

Dla pilotów oznaczało to m.in., że zamiast polegać tylko na VOR/NDB (radiolatarnie naziemne), mogą korzystać z satelitów i mieć spójny system nawigacji nad oceanami, pustyniami i lądem.

Krok 3: rozjazd między założeniami a rzeczywistością

Chociaż GPS miał formalnie pozostać kontrolowany przez Departament Obrony, praktyka wyglądała coraz bardziej cywilnie:

• rosła liczba odbiorników sprzedawanych na otwartym rynku,
• pojawiały się pierwsze systemy dla ciężarówek i floty pojazdów,
• geodeci i inżynierowie uczyli się wykorzystywać GPS do wyznaczania działek, dróg i infrastruktury.

Ograniczenia wynikające z SA zaczęły być obchodzone przez systemy DGPS (Differential GPS), w których stacja referencyjna znająca swoją dokładną pozycję wyliczała poprawki błędów i rozsyłała je do użytkowników. W praktyce cywile i tak dochodzili do dokładności rzędu kilku metrów, a nawet lepszej.

Co sprawdzić po tej części

• Czy kojarzysz związek między katastrofą KAL 007 a decyzją o szerszym cywilnym wykorzystaniu GPS?
• Czy rozumiesz, jak DGPS pozwalało „przeskoczyć” ograniczenia wprowadzane przez SA?

Wyłączenie Selective Availability i eksplozja zastosowań cywilnych

Krok 1: decyzja polityczna z 2000 roku

Przełom nastąpił 1 maja 2000 roku, kiedy administracja prezydenta Billa Clintona ogłosiła wyłączenie Selective Availability. Od tego momentu:

• cywilny sygnał GPS SPS stał się znacznie dokładniejszy,
• błędy pozycjonowania spadły z dziesiątek do kilku metrów,
• różnica między wojskowym a cywilnym użyciem sygnału gwałtownie się zmniejszyła (choć wciąż istnieją inne mechanizmy zapewniające wojsku przewagę).

Dla zwykłego użytkownika efekt był prosty: nagle tanie odbiorniki GPS zaczęły wskazywać pozycję z dokładnością, która jeszcze kilka lat wcześniej wymagała skomplikowanych systemów różnicowych.

Krok 2: narodziny GPS w kieszeni i w samochodzie

Po wyłączeniu SA nastąpił szybki ciąg wydarzeń, który można rozpisać krok po kroku:

1. krok 1 – producenci nawigacji samochodowych (PND) wprowadzają coraz tańsze i dokładniejsze urządzenia z mapami cyfrowymi,
2. krok 2 – pojawiają się pierwsze telefony komórkowe z wbudowanym GPS (na początku toporne, potem coraz bardziej „smart”),
3. krok 3 – deweloperzy oprogramowania tworzą aplikacje mapowe, nawigacyjne i lokalizacyjne, wykorzystujące „goły” sygnał GPS oraz sieć komórkową.

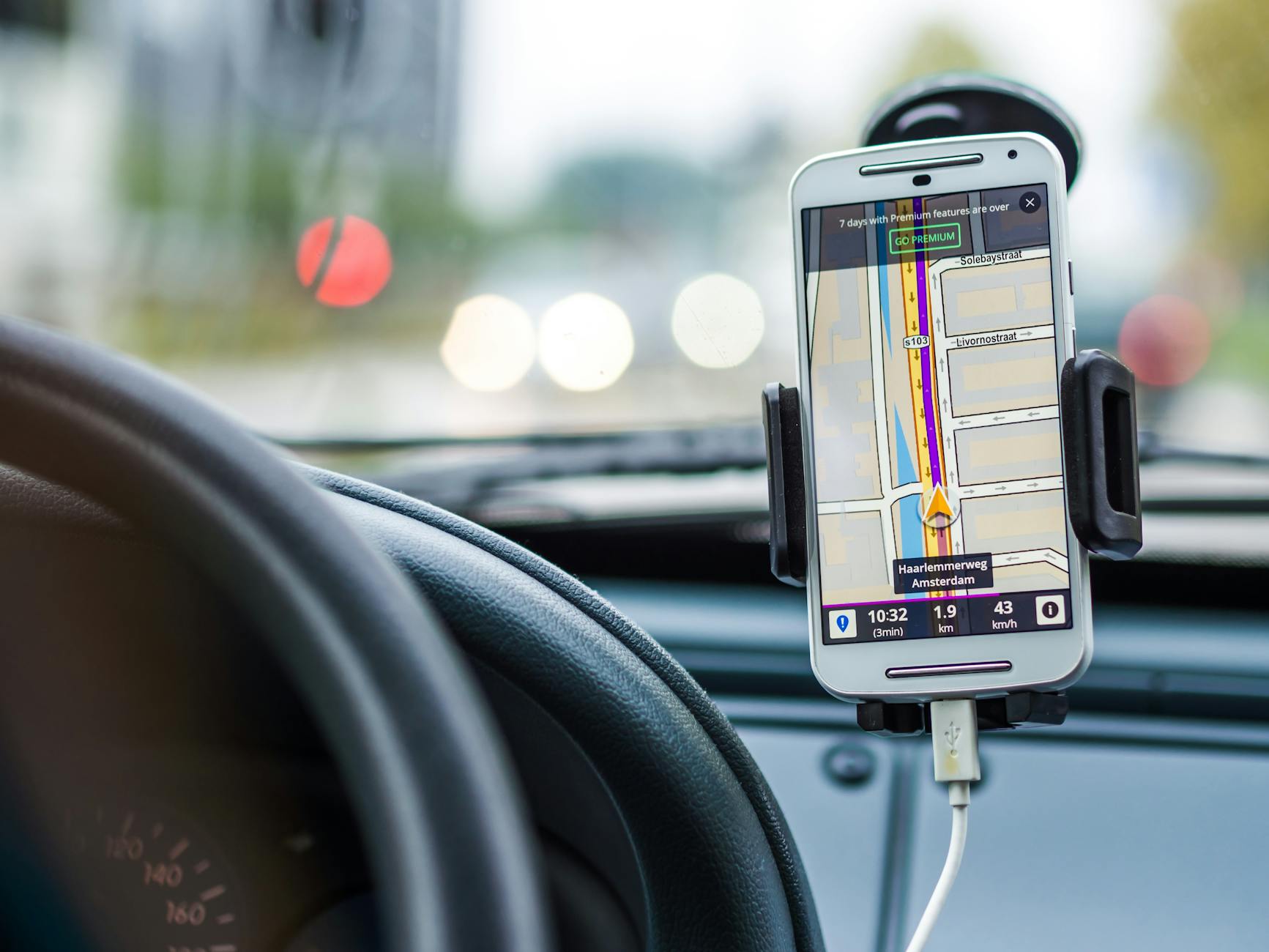

Typowy scenariusz z przełomu lat 2000/2010: kierowca zamiast tradycyjnego atlasu drogowego wkłada do samochodu niewielkie urządzenie z przyssawką na szybę. Wpisuje adres, urządzenie wyznacza trasę, ostrzega o zjazdach, przelicza kurs, kiedy kierowca pomyli drogę. To był pierwszy masowy kontakt ludzi z „salonowym” GPS.

Krok 3: GPS jako element większego ekosystemu

Z czasem sam GPS przestał być „magiczny” – stał się jednym z wielu czujników. Nowoczesne smartfony i urządzenia IoT łączą:

• GPS i inne GNSS (GLONASS, Galileo, BeiDou),
• Wi-Fi positioning (lokalizacja po sieciach Wi-Fi),
• lokalizację po sieci komórkowej (Cell-ID, triangulacja),
• czujniki ruchu (akcelerometr, żyroskop, magnetometr).

W efekcie, nawet gdy sygnał satelitarny jest słaby (np. w mieście pomiędzy wieżowcami), urządzenie może „domyślić się” położenia, łącząc dane z różnych źródeł. GPS stał się fundamentem, ale nie jedynym filarem lokalizacji.

Co sprawdzić po tej części

• Czy zapamiętałeś datę wyłączenia SA i jej konsekwencje dla dokładności cywilnego GPS?
• Czy widzisz, jak od dedykowanej nawigacji samochodowej przeszliśmy do lokalizacji „zaszytej” w każdym smartfonie?

Jak to działa: podstawy technologii GPS krok po kroku

Sygnał z kosmosu: co nadaje satelita GPS

Krok 1: co zawiera sygnał GPS

Każdy satelita GPS nieustannie nadaje na kilku częstotliwościach radiowych. W sygnale można wyróżnić trzy kluczowe elementy:

• pseudolosowy kod (C/A, P(Y)) – sekwencja bitów pozwalająca odbiornikowi rozpoznać, z którym satelitą ma do czynienia i dokładnie zmierzyć czas dotarcia sygnału,
• nawigacyjną wiadomość – dane o orbicie satelity (efemerydy), przybliżonym położeniu innych satelitów (almanach), korekty czasu, stan systemu,
• nośną radiową – falę wysokiej częstotliwości, która przenosi powyższe informacje.

Najważniejszy z punktu widzenia wyznaczania pozycji jest czas: sygnał zawiera dokładną informację, kiedy został nadany z pokładu satelity. Odbiornik porównuje to ze swoim zegarem.

Krok 2: rola zegarów atomowych

Na satelitach umieszczono zegary atomowe o bardzo dużej stabilności. Pozwalają one:

• utrzymać wspólny, precyzyjny czas GPS na całej konstelacji,
• dokładnie znacznikować czas nadania każdego pakietu danych.

Bez zegarów atomowych pomyłka rzędu kilku nanosekund przekładałaby się na błąd pozycji rzędu metrów. Zegary te są regularnie kalibrowane i monitorowane przez segment naziemny systemu GPS.

Krok 3: co odbiera twój telefon lub nawigacja

Odbiornik użytkownika wykonuje równolegle kilka zadań:

1. krok 1 – „nasłuchuje” na częstotliwościach GPS i rozpoznaje charakterystyczne kody satelitów,
2. krok 2 – synchronizuje swój wewnętrzny zegar z sygnałami z satelitów,
3. krok 3 – pobiera wiadomość nawigacyjną (efemerydy, almanach), aby znać trajektorie satelitów,
4. krok 4 – mierzy czas, jaki upłynął od nadania sygnału do jego odbioru,
5. krok 5 – na tej podstawie wylicza odległość do każdego satelity – tzw. pseudoodległość.

Typowy błąd użytkownika to mylenie „zasięgu GPS” z zasięgiem sieci komórkowej. Odbiornik GPS w telefonie nie potrzebuje internetu ani GSM, żeby odebrać sygnał z satelitów. Internet przydaje się tylko do przyspieszenia pobierania danych (tzw. A-GPS), ale podstawowa nawigacja może działać bez niego.

Co sprawdzić po tej części

• Czy wiesz, jakie trzy główne elementy niesie sygnał z satelity GPS?
• Czy potrafisz wyjaśnić znajomemu, że GPS korzysta z zegarów atomowych na satelitach, a nie w twoim telefonie?

Trilateracja: jak z odległości do satelitów powstaje pozycja

Krok 1: od jednej odległości do wielu kul

Załóżmy, że odbiornik wyliczył, iż:

• do satelity A jest 20 000 km,
• do satelity B jest 21 000 km,
• do satelity C jest 19 500 km.

Każda z tych odległości definiuje kulę w przestrzeni: wszystkie punkty w odległości 20 000 km od A leżą na powierzchni takiej kuli. Szukamy punktu, który leży jednocześnie na trzech kulach – to przecięcie wyznacza potencjalną pozycję odbiornika.

Krok 2: dlaczego potrzeba minimum czterech satelitów

W idealnym świecie, przy idealnym zegarze w odbiorniku, wystarczyłyby trzy satelity. W rzeczywistości odbiornik ma zegar o znacznie mniejszej precyzji niż zegary atomowe, co wprowadza dodatkową niewiadomą – błąd czasu.

Dlatego:

• trzy satelity dają trzy równania (trzy odległości),
• ale mamy cztery niewiadome: współrzędne X, Y, Z i błąd zegara,
• czwarty satelita dostarcza czwarte równanie, pozwalając rozwiązać cały układ.

Odbiornik faktycznie liczy pozycję i poprawkę czasu jednocześnie. To powód, dla którego w praktyce mówi się, że do „pełnego 3D” potrzebne są minimum cztery satelity: 3 przestrzeń + 1 czas.

Źródła błędów: dlaczego GPS czasem „pływa”

Krok 1: błędy związane z sygnałem w atmosferze

Zanim sygnał z satelity dotrze do anteny odbiornika, musi przejść przez jonosferę i troposferę. To pierwsze źródło kłopotów:

• jonosfera – warstwa naładowanych cząstek na wysokości kilkudziesięciu–kilkuset kilometrów, spowalnia sygnał w sposób zależny od jego częstotliwości i aktywności słonecznej,
• troposfera – niższe warstwy atmosfery, gdzie zmienia się ciśnienie, wilgotność, temperatura; to też wpływa na prędkość propagacji fali radiowej.

Segment naziemny GPS modeluje te opóźnienia i publikuje poprawki w wiadomości nawigacyjnej, ale to tylko przybliżenie. W pobliżu silnych burz magnetycznych błąd pozycji potrafi wyraźnie wzrosnąć.

Krok 2: wielotorowość (multipath) i przeszkody terenowe

W mieście sygnał z satelity rzadko dociera do anteny prostą linią. Częściej odbija się od:

• ścian budynków,
• szklanych fasad,
• metalowych konstrukcji, karoserii samochodów,
• powierzchni wody.

Odbiornik może wtedy „widzieć” sygnał, który pokonał dłuższą drogę, niż wynikałoby to z geometrii. Ten efekt nazywa się wielotorowością. Skutek: pozycja „skacze”, punkt na mapie przesuwa się obok właściwej ulicy, ślad biegu zamiast podążać chodnikiem wpada na dachy i rzekę.

Krok 3: błędy zegara i orbit satelitów

Mimo zegarów atomowych i stałej kontroli z Ziemi, niewielkie błędy wciąż istnieją:

• zegary na satelitach mogą delikatnie się rozjeżdżać, zanim zostaną skorygowane,
• orbita satelity nie jest idealnie przewidywalna (działa grawitacja Słońca, Księżyca, nierównomierne pole grawitacyjne Ziemi, ciśnienie promieniowania słonecznego).

Te drobne różnice są na bieżąco korygowane przez segment naziemny, ale zanim poprawki dotrą do odbiornika, dana efemeryda może już być lekko „nieświeża”. Dla zwykłego użytkownika błąd utrzymuje się zwykle w granicach kilku metrów, ale dla zastosowań geodezyjnych to już za dużo.

Krok 4: geometria satelitów i wskaźnik DOP

Nawet przy idealnych pomiarach odległości układ równań można rozwiązać lepiej lub gorzej – zależnie od tego, jak satelity są rozmieszczone na niebie. Używa się tu wskaźników DOP (Dilution of Precision):

• niski DOP – satelity rozproszone, dobre „rozwartościowanie” kątów, pozycja stabilna,
• wysoki DOP – satelity skupione w jednym fragmencie nieba (np. wszystkie nisko nad horyzontem z tej samej strony), pozycja wrażliwsza na każdy błąd pomiaru.

Typowy błąd praktyczny: ktoś porównuje dwa urządzenia w gęstej zabudowie lub w lesie i wini „zły chip GPS”, podczas gdy głównym problemem jest po prostu słaba geometria satelitów i zasłonięta część nieba.

Co sprawdzić po tej części

• Czy rozpoznajesz różnicę między błędami atmosferycznymi a wielotorowością (multipath)?
• Czy umiałbyś wytłumaczyć koledze, że czasem to nie „zepsuty GPS”, tylko niekorzystna geometria satelitów (wysoki DOP)?

Poprawa dokładności: od SBAS po RTK

Krok 1: systemy wspomagające SBAS (EGNOS, WAAS i spółka)

Dla użytkowników cywilnych wprowadzono systemy SBAS (Satellite Based Augmentation System). Ich działanie można ująć tak:

1. krok 1 – sieć stacji naziemnych o znanych współrzędnych mierzy błędy GPS (czas, orbity, jonosfera),
2. krok 2 – dane o błędach są przesyłane do centrum kontroli i przeliczane na poprawki,
3. krok 3 – poprawki są transmitowane do użytkowników przez specjalne satelity geostacjonarne jako dodatkowy sygnał,
4. krok 4 – odbiornik SBAS koryguje swoją pozycję, osiągając lepszą dokładność i większą wiarygodność.

W Europie takim systemem jest EGNOS, w USA – WAAS, w innych regionach – ich odpowiedniki. Dla lotnictwa czy żeglugi to kluczowe wsparcie, szczególnie przy podejściach do lądowania lub w wąskich akwenach.

Krok 2: RTK i precyzyjne pozycjonowanie centymetrowe

Kiedy geodeta stawia trójnóg z anteną GNSS na środku pola, zwykła dokładność kilku metrów jest nieakceptowalna. Wtedy wkracza technika RTK (Real Time Kinematic):

• stacja referencyjna o znanej pozycji odbiera sygnał GNSS i liczy błędy w czasie rzeczywistym,
• poprawki są przesyłane do ruchomego odbiornika (np. przez radio, GSM),
• odbiornik nie tylko używa kodu, ale również fazy fali nośnej, co pozwala „dojść” do dokładności centymetrowej.

Tę technikę stosują nie tylko geodeci. Korzystają z niej rolnictwo precyzyjne (prowadzenie maszyn co do centymetra po polu), systemy sterowania dronami czy roboty budowlane.

Krok 3: PPP i korekcje globalne

Innym podejściem jest PPP (Precise Point Positioning). Zamiast stawiać własną stację referencyjną, odbiornik korzysta z:

• bardzo dokładnych orbit i zegarów satelitów publikowanych przez wyspecjalizowane ośrodki,
• modeli atmosfery i jonosfery o wysokiej rozdzielczości.

PPP wymaga zwykle dłuższego czasu „rozgrzewki” (konwergencji rozwiązania), ale pozwala osiągać dokładności rzędu kilku centymetrów niemal w dowolnym miejscu na Ziemi, z jednym odbiornikiem. Stosuje się go w geodezji, monitoringu przemieszczeń skorupy ziemskiej, obserwacjach naukowych.

Co sprawdzić po tej części

• Czy odróżniasz systemy SBAS (EGNOS, WAAS) od technik RTK i PPP?
• Czy potrafisz wskazać, dlaczego rolnictwo precyzyjne nie zadowoli się „zwykłym” GPS-em z dokładnością kilku metrów?

GPS wychodzi z cienia: od śledzenia wojsk do śledzenia wszystkiego

Nawigacja w samochodzie: od atlasu do asystenta kierowcy

Krok 1: samodzielne nawigacje PND

Pierwsza fala „salonowego” GPS-u to PND (Personal Navigation Devices) – dedykowane urządzenia z przyssawką na szybę. Ich typowy cykl działania:

1. krok 1 – odbiornik GPS wyznacza bieżącą pozycję na podstawie satelitów,
2. krok 2 – oprogramowanie dopasowuje tę pozycję do najbliższej drogi (map matching),
3. krok 3 – silnik routingu wyznacza trasę od punktu A do B po sieci drogowej, uwzględniając typ dróg, zakazy skrętu, ograniczenia,
4. krok 4 – urządzenie wyświetla mapę i przekazuje instrukcje głosowe, aktualizując trasę przy każdym zjechaniu z kursu.

Typowy błąd użytkownika: ślepa wiara w trasę wyznaczoną przez urządzenie. GPS zna swoją pozycję z dokładnością kilku metrów, ale nie wie o nowym remoncie drogi czy czasowo zamkniętym moście, jeśli mapa nie została zaktualizowana.

Krok 2: integracja z samochodem i danymi w czasie rzeczywistym

Kolejny etap to nawigacja wbudowana w samochód i aplikacje w smartfonach. Te drugie zyskały przewagę, bo łączą:

• sygnał GNSS (GPS + GLONASS + Galileo + BeiDou),
• dane z sieci komórkowej o natężeniu ruchu,
• zgłoszenia użytkowników o korkach, wypadkach, kontrolach drogowych.

Silnik routingu przestał być „statyczny”. Trasa może być przeliczana w locie na podstawie rzeczywistej prędkości ruchu na poszczególnych odcinkach. Dla kierowcy oznacza to dynamiczne omijanie zatorów – czasem kosztem trasy mniej intuicyjnej, ale szybszej.

Krok 3: od wspomagania do półautonomii

W nowoczesnych autach dane z GNSS są łączone z czujnikami pojazdu:

• czujnikami prędkości kół,
• żyroskopami i akcelerometrami,
• kamerami czy lidarami.

Dzięki temu pozycja jest utrzymywana nawet w tunelu, gdzie satelity „znikają”. Systemy wspomagania kierowcy (ADAS) wykorzystują tę pozycję do:

• informowania o ograniczeniach prędkości i ostrych zakrętach,
• przygotowania auta do zwolnienia przed rondem czy zjazdem,
• wsparcia funkcji jazdy półautonomicznej na autostradach.

Co istotne, sam GPS nie wystarczyłby do bezpiecznego prowadzenia pojazdu autonomicznego. Trzeba go łączyć z mapami o dużej rozdzielczości i bogatym zestawem czujników lokalnych.

Co sprawdzić po tej części

• Czy widzisz różnicę między „gołą” nawigacją PND a współczesną aplikacją, która łączy GPS z danymi o ruchu?
• Czy potrafisz wskazać, dlaczego samochód nadal potrzebuje czujników lokalnych, nawet jeśli ma dokładny odbiornik GNSS?

GPS w smartfonie: lokalizacja jako usługa

Krok 1: A-GPS i przyspieszenie pierwszej lokalizacji

Klasyczny odbiornik GPS potrzebuje czasu na pobranie almanachu i efemeryd. Smartfon skraca ten proces dzięki A-GPS (Assisted GPS):

1. krok 1 – telefon łączy się z serwerami operatora lub producenta systemu i pobiera „paczkę” aktualnych danych o satelitach przez internet,
2. krok 2 – na podstawie przybliżonej lokalizacji z sieci komórkowej ogranicza obszar nieba, którego musi „nasłuchiwać”,
3. krok 3 – szybciej łapie sygnał, często w ciągu kilku sekund zamiast kilkudziesięciu.

To powód, dla którego po włączeniu nowego telefonu pod gołym niebem lokalizacja pojawia się praktycznie natychmiast, o ile jest dostęp do danych mobilnych lub Wi-Fi.

Krok 2: fuzja czujników i „lokalizacja sieciowa”

Nowoczesne systemy operacyjne (Android, iOS) stosują fuzję czujników. W praktyce oznacza to, że pozycja użytkownika jest szacowana z kilku źródeł naraz:

• GNSS – główne źródło na zewnątrz budynków,
• Wi-Fi – baza danych punktów dostępowych pozwala z dużą dokładnością lokalizować urządzenia w miastach,
• Cell-ID – przybliżona pozycja na podstawie stacji bazowej sieci komórkowej,
• czujniki ruchu – kroki, zmiana kierunku, obrót urządzenia.

Przykład: użytkownik wychodzi z metra w centrum miasta. Przez kilka sekund sygnał GNSS jest słaby, ale telefon „wie”, przy której stacji bazowej był zalogowany i jakie sieci Wi-Fi go otaczają. Pozycja na mapie nie „teleportuje się” losowo, tylko przesuwa w miarę wiarygodnie.

Krok 3: lokalizacja w tle i śledzenie aktywności

Smartfony umożliwiają aplikacjom lokalizowanie użytkownika także w tle. Dotyczy to między innymi:

• aplikacji fitness (rejestracja trasy biegu, jazdy na rowerze),
• aplikacji transportowych (taksówki, hulajnogi, carsharing),
• aplikacji bezpieczeństwa (udostępnianie lokalizacji bliskim).

Typowy błąd użytkownika: włączenie wszystkich możliwych zgód na dostęp do lokalizacji „zawsze” i „wszędzie”. Skutek to nie tylko szybsze zużycie baterii, ale też zbieranie przez aplikacje danych o ruchu, których wcale nie potrzebują do działania.

Co sprawdzić po tej części

• Czy potrafisz wyjaśnić różnicę między GPS a A-GPS w telefonie?
• Czy zastanowiłeś się, które aplikacje w twoim smartfonie rzeczywiście muszą mieć stały dostęp do lokalizacji?

Śledzenie w logistyce, przemyśle i rolnictwie

Krok 1: monitoring flot i łańcucha dostaw
